大口徑干式閥控光電直讀水表

一、產品的概述：光電直讀水表采用的是光電管發光與接收光的，使用了光、機、電一體化技術及絕對式光電編碼器原理，通過透射式光電轉換，將每個字輪作為一個碼盤，五個紅外接收管感應字采用輪上的透光槽射過來的紅外光而引起的電平變化組成一組五位數碼，經譯碼后遠傳至系統計算機在抄表界面上顯示與水表窗口值相同的數字瞬間抄表讀取計數器字輪位置狀態，從而準確地讀出字輪在顯示窗的數字。 光電直讀是對字輪采用編碼的方式，就是二進制原理0-1編碼方式。每一個代碼對應一個字輪可以讀到的數字。獲得的代碼速度快，解碼速度更快。因為是二進制的編碼，而且解析代碼不會有差錯，平常無須供電只在抄表或動作閥門時。

二、產品的特點：    1、濕式干式可選
                                             2、遠傳最小位為0.1 M³
                                             3、大口徑有垂直螺翼、有磁傳可拆水平螺翼兩種
                                            4、多重防竊水設計、IP68防水防浸泡設計、防拆、防倒流設計
                                            5、小口徑有水平立式可選，
                                            6、閥控非閥控可選
                                            7、無線光電直讀更適合特殊安裝環境，減少工程施工成本。
                                            8、GPRS光電直讀水表

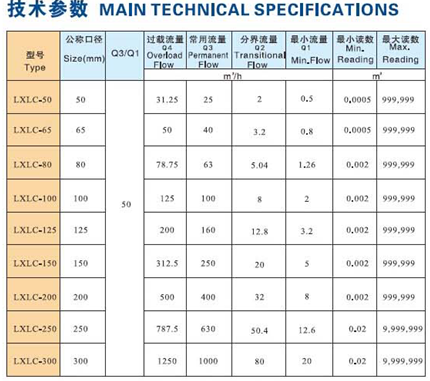

三、主要技術參數：

輸出	Mbus	485	TTL
工作電壓	24V-42V	DC12V±2V	3.3V~5V
工作電流	0.8±0.1ma	0.8±0.1ma	<0.3ma
支持協議	DL/645-1997、DL/645-2007、CJ/T188、Modbus、客戶指定
波特率	1200bps、2400bps、4800bps、9600bps
校驗方式	偶校驗或無校驗
數據位	8位或10位
遠傳最小位數	0.1 M³或1 M³

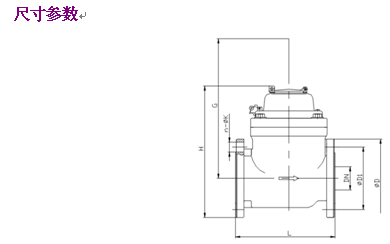

四、大口徑光電直讀水表參數：

水表	公稱口徑DN	長度Lmm	高度Hmm	重量Kg	連接法蘭按 GB/T 17241.6-1998
					法蘭外徑 D(mm)	螺栓孔中心圓直徑D1(mm)	單邊螺栓數 與孔直徑
LXLC	40	200	206	9.8	150	110	4-M16
	50	200	210	10.6	165	125	4-M16
	65	200	218	11.6	185	145	4-M16
	80	225/200	280	16.3	200	160	8-M16
	100	250	290	17.8	220	180	8-M16
	125	250	310	21.6	250	210	8-M16
	150	300	320	31.5	285	240	8-M20
	200	350	364	46	340	295	8-M20
							12-M20
	250	450	434/425	60	395	350	12-M20
			438/430	66	405	355	12-M20
	300	500	460/480		445	400	12-M20
			465/485		460	410	12-M20
	350	500	592		505	460	16M24
	400	631	631		565	515	16M24
	500	800	740		670	620	20M24

五、可參考說明書內容.
